Curso vrf de enrutamiento virtual

En este curso, exploraremos a fondo el concepto de VRF (Virtual Routing and Forwarding), una tecnología esencial en redes modernas que permite la creación de múltiples instancias de enrutamiento en un solo dispositivo físico. Aprenderás cómo funciona, sus aplicaciones prácticas y la configuración paso a paso en routers.

¿Qué es VRF?

VRF, o Enrutamiento y Reenvío Virtual, es una técnica que permite a un router operar como si fueran varios routers independientes. Cada instancia, o VRF, tiene su propia tabla de enrutamiento, completamente aislada de las demás. Esto significa que puedes usar el mismo espacio de direcciones IP en diferentes VRF sin conflictos.

Funcionamiento de VRF

Imagina un edificio con múltiples departamentos. Cada departamento ( VRF ) tiene su propia dirección y sistema de correo (tabla de enrutamiento). Aunque comparten el mismo edificio (router físico), las comunicaciones dentro de un departamento no interfieren con las de otro. La asignación de interfaces a un VRF específico crea esta separación lógica, similar a como las VLANs segmentan la capa

La clave está en la independencia de las tablas de enrutamiento. El comando show ip routemuestra la tabla global. Para ver la tabla de un VRF específico, se utiliza el comando show ip route vrf . Esta separación facilita la administración de redes complejas y permite una mejor seguridad.

Aplicaciones de VRF

Las aplicaciones de VRF son numerosas, y aquí te presentamos algunas de las más comunes:

• Proveedores de Servicios de Internet (ISP): Un ISP puede utilizar un solo router para dar servicio a múltiples clientes, aislando el tráfico de cada uno mediante VRF .
• Empresas Grandes: Separación de tráfico entre departamentos, aplicaciones críticas, redes de invitados, etc. Cada VRF puede representar un departamento o función específica, mejorando la seguridad y el control.
• Redes Multitenant: En entornos de nube o virtualización, VRF permite el aislamiento entre diferentes tenants, garantizando la privacidad y seguridad de los datos.
• Segmentación de tráfico MPLS VPN: VRF es fundamental en la implementación de VPNs MPLS, permitiendo la creación de túneles virtuales seguros entre diferentes sitios.

Ejemplo Práctico de Configuración VRF

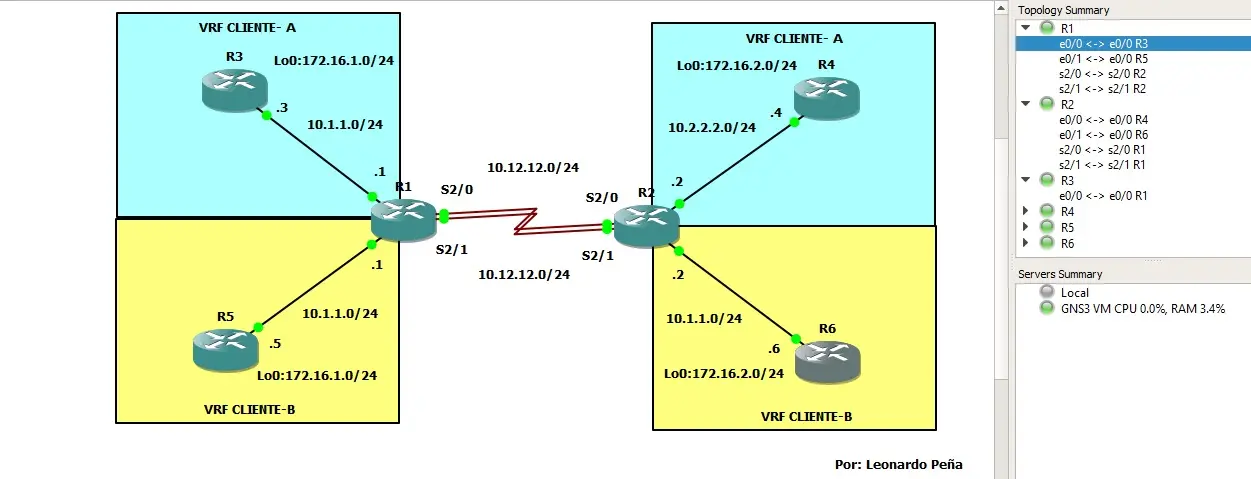

Consideremos dos clientes, A y B, con oficinas en diferentes ubicaciones. Utilizaremos VRF para separar su tráfico en los routers R1 y RLos routers R3, R4, R5 y R6 no requieren configuración VRF, usando EIGRP para el enrutamiento.

Configuración de Routers

R1 y R2

1. Creación de VRF: ip vrf CLIENTE-A ip vrf CLIENTE-B
2. Asignación de Interfaces a VRF: interface e0/0 ip vrf forwarding CLIENTE-A interface serial 2/0 ip vrf forwarding CLIENTE-A interface e0/1 ip vrf forwarding CLIENTE-B interface serial 2/1 ip vrf forwarding CLIENTE-B
3. Asignación de Direcciones IP: (Se muestran ejemplos, las direcciones específicas dependerán de la topología)
4. Configuración de EIGRP para cada VRF: router eigrp 1 address-family ipv4 vrf CLIENTE-A autonomous-system 100 network 0.0.0 exit-address-family address-family ipv4 vrf CLIENTE-B autonomous-system 100 network 0.0.0 exit-address-family

R3, R4, R5, R6

En estos routers, solo se necesita configurar EIGRP para el enrutamiento entre las redes de los clientes A y B:

router eigrp 100
network 0.0.0
network 170

Verificación de la Configuración

Después de configurar los VRF, es crucial verificar la conectividad. Puedes usar los comandos pingy traceroutepara comprobar la comunicación entre las diferentes redes. También puedes utilizar el comando show ip route vrf para inspeccionar las tablas de enrutamiento de cada VRF.

Ventajas y Desventajas de VRF

Ventajas

• Aislamiento de tráfico: Mejora la seguridad y la privacidad, evitando interferencias entre diferentes dominios.
• Reutilización de direcciones IP: Permite usar el mismo espacio de direcciones IP en múltiples VRF .
• Simplificación de la administración: Facilita la administración de redes complejas al segmentarlas lógicamente.
• Escalabilidad: Aumenta la capacidad de escalabilidad del router al permitir la creación de múltiples instancias de enrutamiento.

Desventajas

• Complejidad de configuración: La configuración de VRF puede ser más compleja que la configuración de enrutamiento tradicional.
• Mayor consumo de recursos: Cada VRF consume recursos del router, como memoria y capacidad de procesamiento.
• Dependencia del hardware: No todos los routers soportan la tecnología VRF .

Consultas Habituales sobre VRF

A continuación, respondemos algunas de las preguntas más frecuentes sobre VRF :

En resumen, VRF es una tecnología potente y flexible que permite una mejor gestión y seguridad de las redes complejas. Este curso proporciona una base sólida para comprender y aplicar esta tecnología de manera eficiente.
