Tolerancias geométricas para diseño y fabricación

En el entorno de la ingeniería y la fabricación, la precisión es fundamental. Las tolerancias geométricas, también conocidas como GD&T (Geometric Dimensioning and Tolerancing), juegan un papel crucial en la definición y el control de la forma, orientación, ubicación y otros aspectos geométricos de las piezas. Este artículo proporciona una comprensión profunda de las tolerancias geométricas, sus ventajas, su aplicación y los diferentes tipos de tolerancias existentes.

¿Qué son las tolerancias geométricas (GD&T)?

Las tolerancias geométricas se definen como las especificaciones geométricas del producto (GPS) que establecen los límites de variación permitidos para la forma, orientación, ubicación y rugosidad de las características de una pieza. A diferencia de las tolerancias dimensionales, que solo especifican el tamaño, las tolerancias geométricas definen la calidad geométrica de la pieza, garantizando su correcto funcionamiento y ensamblaje.

Diferencias entre Tolerancia Dimensional y Tolerancia Geométrica

Es importante diferenciar entre la tolerancia dimensional y la tolerancia geométrica:

• Tolerancia dimensional: Especifica el tamaño de una característica (longitud, diámetro, etc.) dentro de un rango aceptable.
• Tolerancia geométrica: Define la forma, orientación, ubicación y rugosidad de una característica, independientemente de su tamaño.

Mientras que una tolerancia dimensional podría permitir una pieza con el tamaño correcto pero con una forma incorrecta, la tolerancia geométrica asegura que la pieza cumpla tanto con las especificaciones dimensionales como geométricas.

Ventajas de la Tolerancia Geométrica

El uso de tolerancias geométricas ofrece numerosas ventajas:

• Mayor precisión: Permite especificar con mayor precisión las características geométricas de una pieza.
• Mejor comunicación: Facilita la comunicación entre diseñadores, fabricantes e inspectores, evitando malentendidos.
• Reducción de costos: Al minimizar los rechazos y retrabajos, se reduce el coste de fabricación.
• Mayor calidad: Se obtiene un producto final de mayor calidad y con un mejor funcionamiento.
• Funcionalidad garantizada: Se asegura que la pieza funcione correctamente en el ensamblaje.

Principio de Independencia

Un concepto clave en GD&T es el principio de independencia. Este principio establece que cada característica geométrica debe cumplirse independientemente de otras especificaciones, a menos que se indique lo contrario. Esto significa que una pieza puede cumplir con las tolerancias dimensionales pero no con las geométricas, y viceversa.

Definición ISO

La organización internacional de normalización (ISO) proporciona estándares para las tolerancias geométricas. Estas normas garantizan la uniformidad y la comprensión global de las especificaciones.

¿Qué es GD&T y para qué funciona?

GD&T, o Dimensionamiento Geométrico y Tolerancias, es un sistema de símbolos y reglas que permite definir y comunicar las tolerancias geométricas de manera precisa y eficiente. Su objetivo es optimizar la comunicación entre diseñadores y fabricantes, minimizando la ambigüedad y asegurando la calidad del producto.

Limitaciones de las tolerancias antes del GD&T

Antes de la adopción generalizada de GD&T, las tolerancias se especificaban de forma menos precisa, lo que llevaba a interpretaciones ambiguas y a posibles errores de fabricación.

¿Por qué aplicar GD&T?

La aplicación de GD&T resulta esencial en diseños complejos, donde la interacción entre diferentes piezas es crucial. Garantiza el correcto funcionamiento del conjunto y reduce los costes asociados a los errores de fabricación.

Cómo funciona GD&T

GD&T utiliza símbolos y notaciones específicas para definir las tolerancias geométricas. Estos símbolos indican la característica geométrica a controlar, la zona de tolerancia permitida y los datum de referencia.

Símbolos de Tolerancia Geométrica

Existen diferentes símbolos para controlar diversos aspectos geométricos, incluyendo:

• Rectitud: Define la variación lineal de una característica.
• Planitud: Define la variación de una superficie respecto a un plano.
• Circularidad: Define la variación de un círculo respecto a un círculo perfecto.
• Cilindricidad: Define la variación de un cilindro respecto a un cilindro perfecto.
• Angularidad: Define la variación de un ángulo respecto a un ángulo nominal.
• Perpendicularidad: Define la variación de una característica respecto a una superficie perpendicular.
• Paralelismo: Define la variación de una característica respecto a una superficie paralela.
• Posición: Define la variación de la ubicación de una característica respecto a un datum.
• Concentricidad: Define la variación de un eje respecto a otro eje.
• Simetría: Define la variación de una característica respecto a un plano de simetría.
• Oscilación: Define la variación de una pieza rotatoria.

Marco de Control de Características (FCR)

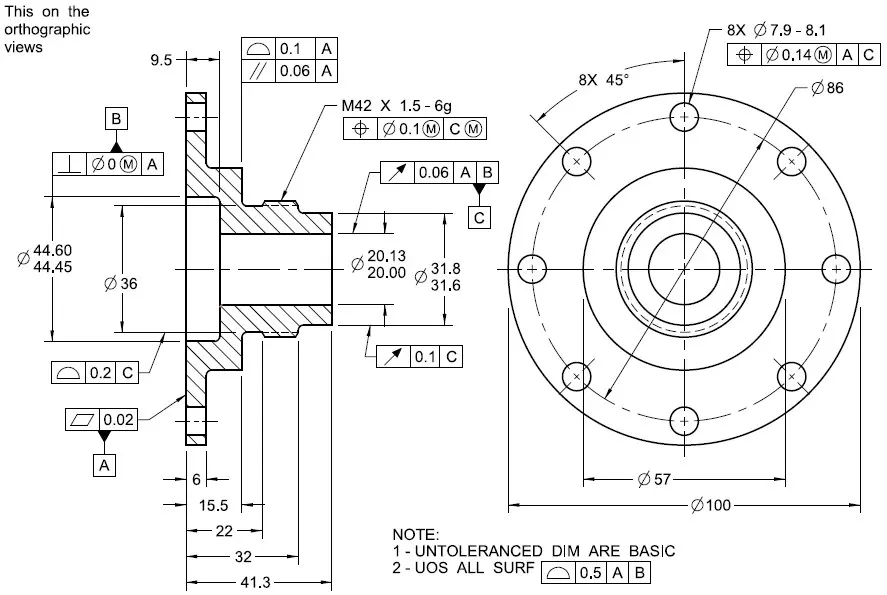

El Marco de Control de Características (FCR) es la notación que se utiliza para especificar las tolerancias geométricas en un dibujo. Este marco incluye información sobre la característica geométrica, la zona de tolerancia, los datum de referencia y los modificadores.

Tolerancias en la Impresión 3D

Las tolerancias geométricas son igualmente importantes en la impresión 3D, donde la precisión dimensional y geométrica es fundamental para la funcionalidad del producto.

Tipos de Tolerancias

Existen diversos tipos de tolerancias, que se pueden clasificar en:

• Tolerancias de forma: Rectitud, planitud, circularidad, cilindricidad.
• Tolerancias de orientación: Angularidad, perpendicularidad, paralelismo.
• Tolerancias de ubicación: Posición, concentricidad, simetría.
• Tolerancias de oscilación: Circular, total.

La selección del tipo de tolerancia depende de la aplicación específica y de los requisitos de precisión.

Consultas Habituales sobre el Curso de Tolerancias Geométricas

Las consultas más frecuentes en un curso sobre tolerancias geométricas suelen girar en torno a la interpretación de los símbolos, la aplicación del principio de independencia, la selección de los datum de referencia y la resolución de problemas de diseño relacionados con la precisión y el ensamblaje. Un buen curso debería abordar estos puntos con ejemplos prácticos y ejercicios.

Tabla Comparativa de Tolerancias

Nota: Esta tabla muestra una simplificación de los símbolos. Es importante consultar las normas ISO para una información completa y precisa.

Conclusión

El dominio de las tolerancias geométricas es esencial para cualquier ingeniero o técnico involucrado en el diseño y la fabricación. Una comprensión sólida de GD&T permite crear productos de alta calidad, optimizar los procesos de fabricación y minimizar los costes.
