Curso de variadores de velocidad

Los variadores de velocidad, también conocidos como variadores de frecuencia (VFD) o convertidores de frecuencia, son dispositivos electrónicos de potencia que controlan la velocidad de los motores eléctricos de corriente alterna (CA). Su aplicación se extiende a diversas industrias, ofreciendo importantes ventajas en eficiencia energética, control de procesos y reducción de costos. Este curso de variadores de velocidad te proporcionará una comprensión profunda de su funcionamiento, tipos, aplicaciones y mantenimiento.

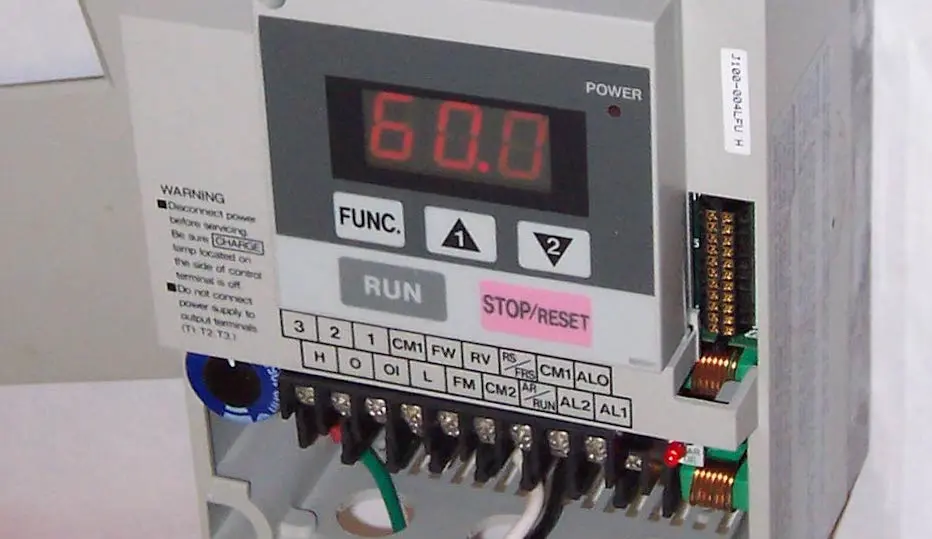

¿Qué es un Variador de Frecuencia (VFD)?

Un VFD es un dispositivo que se coloca entre la fuente de alimentación eléctrica y el motor, modificando la frecuencia y el voltaje de la corriente que llega al motor. Al variar la frecuencia, se controla la velocidad de rotación del motor. Esto permite ajustar la velocidad con precisión, optimizando el rendimiento y el consumo energético.

¿Para qué sirve un Variador de Velocidad?

Los variadores de velocidad ofrecen una amplia gama de aplicaciones, entre las que destacan:

• Control preciso de la velocidad: Permite ajustar la velocidad del motor a las necesidades específicas de cada aplicación.
• Ahorro de energía: Reduce el consumo de energía al adaptar la velocidad del motor a la demanda real, evitando el funcionamiento a plena carga cuando no es necesario.
• Reducción de costos: Minimiza los costos operativos a largo plazo gracias al ahorro energético y la prolongación de la vida útil de los equipos.
• Mejora del control de procesos: Ofrece un control más preciso y estable de los procesos industriales, mejorando la calidad del producto y la eficiencia de la producción.
• Reducción del desgaste: Al evitar arranques y paradas bruscas, prolonga la vida útil del motor y otros componentes del sistema.
• Reducción del ruido: Minimiza el ruido generado por los motores al evitar las fluctuaciones de velocidad bruscas.

Tipos de Variadores de Frecuencia

Existen diferentes tipos de variadores de velocidad, clasificados según diversos criterios:

Según el tipo de corriente:

• Variadores de CA (corriente alterna): Los más comunes, utilizados para controlar motores de CA.
• Variadores de CC (corriente continua): Empleados para controlar motores de CC.

Según el método de control:

• Variadores escalares: Controlan la velocidad ajustando la frecuencia y el voltaje de forma proporcional. Son más simples y económicos, pero menos precisos.
• Variadores vectoriales: Ofrecen un control más preciso de la velocidad y el par, incluso a bajas velocidades. Son más complejos y costosos.

Otros tipos:

• Variadores de ancho de pulso modulado (PWM): Controlan la velocidad mediante la modulación de la anchura de los pulsos de voltaje.
• Variadores de vector de flujo: Utilizan técnicas avanzadas para controlar el flujo magnético del motor, ofreciendo un control preciso del par.

Ventajas de Usar un Variador de Frecuencia

El uso de variadores de velocidad ofrece múltiples ventajas:

• Ahorro de energía significativo: Una reducción del 20% en la velocidad del motor puede disminuir el consumo eléctrico hasta en un 50%.
• Mayor vida útil de los motores: Al evitar arranques bruscos y sobrecargas, se prolonga la vida útil de los motores.
• Mejor control de procesos: Permite una regulación precisa de la velocidad, mejorando la calidad y la eficiencia de los procesos.
• Reducción de costos de mantenimiento: Menor desgaste de los equipos implica menores costos de mantenimiento.
• Mayor eficiencia operativa: El control preciso de la velocidad optimiza el rendimiento de las máquinas y equipos.
• Mayor flexibilidad: Permite adaptar la velocidad del motor a las diferentes demandas de la aplicación.

Aplicaciones de los Variadores de Velocidad

Los variadores de velocidad se utilizan en una amplia variedad de aplicaciones, incluyendo:

• Sistemas de climatización: Control de ventiladores, bombas de calor, etc.
• Industria manufacturera: Control de cintas transportadoras, máquinas herramienta, etc.
• Industria alimentaria: Control de mezcladores, bombas de líquidos, etc.
• Tratamiento de aguas: Control de bombas, válvulas, etc.
• Elevadores: Control preciso de la velocidad y el par del ascensor.
• Bombas: Regulación del caudal de líquido, optimizando el consumo energético.
• Ventiladores: Control del flujo de aire según las necesidades de cada momento.

Tabla Comparativa de Tipos de Variadores

Consultas Habituales sobre Variadores de Velocidad

A continuación, se responden algunas de las preguntas más frecuentes sobre variadores de velocidad :

• ¿Qué es un variador de velocidad AC? Un variador de velocidad AC controla la velocidad de los motores de corriente alterna.
• ¿Cuál es la diferencia entre un variador escalar y un variador vectorial? Un variador escalar controla la velocidad de manera simple y económica, mientras que un variador vectorial ofrece un control más preciso del par y la velocidad.
• ¿Cómo elegir el variador de velocidad adecuado para mi aplicación? La elección depende de las necesidades específicas de la aplicación, considerando factores como la potencia del motor, el tipo de carga, la precisión de control requerida, y el presupuesto.
• ¿Qué mantenimiento requieren los variadores de velocidad? El mantenimiento incluye la limpieza regular, la verificación de las conexiones, y la revisión periódica de los componentes.

Etapas de Funcionamiento de un Variador de Velocidad

El funcionamiento de un variador de velocidad implica varias etapas:

1. Rectificación: La corriente alterna de la red se rectifica a corriente continua.
2. Inversor: La corriente continua se convierte en corriente alterna de frecuencia variable.
3. Control: Un microprocesador controla la frecuencia y el voltaje de salida, ajustando la velocidad del motor según las necesidades.
4. Salida: La corriente alterna de frecuencia variable se envía al motor, controlando su velocidad.

Este curso de variadores de velocidad proporciona una base sólida para comprender estos dispositivos, permitiéndote seleccionar y aplicar la tecnología adecuada para tus necesidades. Recuerda que la elección del variador dependerá de factores como el tipo de motor, la carga y las exigencias de precisión de la aplicación.
