Curso de sistemas de control

Los sistemas de control son una parte fundamental de la ingeniería moderna, aplicándose en una amplia gama de industrias y procesos. Este artículo proporciona una visión completa de qué son los sistemas de control, sus tipos, características y aplicaciones, cubriendo las consultas más habituales.

¿Qué es un Sistema de Control?

Un sistema de control se define como un conjunto de componentes interconectados que regulan su propia conducta o la de otro sistema para alcanzar un funcionamiento predeterminado. Imaginemos un termostato: mide la temperatura ( medición ), compara con la temperatura deseada ( referencia ), y ajusta la calefacción o refrigeración ( acción ) para mantener la temperatura estable ( control ).

En esencia, todo sistema de control implica cuatro elementos clave:

• Medición: Captura la información del estado actual del sistema.
• Acción: Realiza los ajustes necesarios para corregir desviaciones.
• Control: El proceso de comparación y toma de decisiones basado en la medición y la referencia.
• Referencia (Set-point): El valor deseado o objetivo que el sistema debe alcanzar.

Podemos clasificar los sistemas de control en dos categorías principales: manuales y automáticos. En los sistemas manuales, un operador humano realiza las mediciones, toma decisiones y ejecuta las acciones. En los sistemas automáticos, un dispositivo (mecánico, electrónico, etc.) se encarga de todo el proceso, siguiendo un programa predefinido.

Tipos de Sistemas de Control

Sistemas de Lazo Abierto

En un sistema de lazo abierto, la salida no influye en la acción de control. El sistema opera basándose únicamente en la señal de entrada, sin retroalimentación. Ejemplos comunes incluyen:

• Una lavadora que realiza ciclos de lavado según un tiempo programado, sin medir el grado de limpieza.
• Una tostadora que tuesta el pan durante un tiempo preestablecido, sin verificar el nivel de tostado.

Ventajas: Sencillez y bajo costo.

Desventajas: Susceptibles a perturbaciones externas y menor precisión.

Sistemas de Lazo Cerrado (con Retroalimentación)

Los sistemas de lazo cerrado, también conocidos como sistemas de control con retroalimentación, utilizan la salida del sistema para ajustar la acción de control. La salida se compara con la referencia, y la diferencia (error) se utiliza para corregir la acción. Ejemplos:

• Un termostato que ajusta la calefacción o refrigeración según la temperatura ambiente.
• Un regulador de nivel en un tanque que controla el flujo de entrada de líquido.

Ventajas: Mayor precisión, estabilidad y capacidad de adaptación a perturbaciones.

Desventajas: Mayor complejidad y costo.

Clasificación Avanzada de los Sistemas de Control

Además de la distinción entre lazo abierto y lazo cerrado, los sistemas de control se pueden clasificar de diversas maneras:

Por su Causalidad:

• Causales: La salida depende únicamente de las entradas presentes y pasadas.
• No Causales: La salida depende también de entradas futuras.

Por el Número de Entradas y Salidas:

• SISO (Single Input, Single Output): Una entrada, una salida.
• SIMO (Single Input, Multiple Output): Una entrada, múltiples salidas.
• MISO (Multiple Input, Single Output): Múltiples entradas, una salida.
• MIMO (Multiple Input, Multiple Output): Múltiples entradas, múltiples salidas.

Por la Ecuación que los Define:

• Lineales: La relación entre entrada y salida es lineal.
• No Lineales: La relación entre entrada y salida es no lineal.

Por el Tiempo:

• Tiempo Continuo: Las variables cambian continuamente en el tiempo.
• Tiempo Discreto: Las variables cambian en intervalos de tiempo discretos.
• Eventos Discretos: Las variables cambian al producirse un evento específico.

Por el Acoplamiento:

• Acoplados: Las variables de diferentes partes del sistema están interrelacionadas.
• Desacoplados: Las variables de diferentes partes del sistema son independientes.

Por la Estabilidad:

• Estables: La salida permanece acotada ante una entrada acotada.
• Inestables: La salida puede crecer indefinidamente ante una entrada acotada.

Sistemas de Control Predictivos

Estos sistemas utilizan modelos predictivos para anticipar el comportamiento futuro del sistema y tomar acciones correctivas antes de que ocurran las desviaciones. Ofrecen una mayor eficiencia y respuesta más rápida a las perturbaciones.

Ejemplos de Sistemas de Control en la Vida Real

Los sistemas de control están presentes en multitud de aplicaciones:

• Control de Temperatura: Termostatos, hornos, refrigeradores.
• Control de Nivel de Líquidos: Tanques de almacenamiento, sistemas de riego.
• Control de Movimiento: Robots industriales, sistemas de navegación.
• Control de Procesos Industriales: Plantas químicas, refinerías.
• Control de Tráfico: Semáforos, sistemas de gestión de tráfico.
• Control de Potencia Eléctrica: Sistemas de generación y distribución de energía.

Características de un Sistema de Control

Un buen sistema de control debe poseer las siguientes características:

• Estabilidad: Capacidad para mantener la salida cerca del valor deseado.
• Robustez: Capacidad para funcionar correctamente a pesar de perturbaciones.
• Precisión: Capacidad para alcanzar el valor deseado con exactitud.
• Rapidez de Respuesta: Capacidad para corregir las desviaciones rápidamente.

Ingeniería de Sistemas de Control

La ingeniería de sistemas de control abarca dos etapas principales:

• Análisis: Estudio de un sistema existente para comprender su comportamiento.
• Diseño: Selección y configuración de los componentes para crear un nuevo sistema de control.

Los métodos de diseño incluyen el diseño por análisis y el diseño por síntesis. La representación de los sistemas se realiza mediante ecuaciones matemáticas, diagramas de bloques y gráficas de flujo.

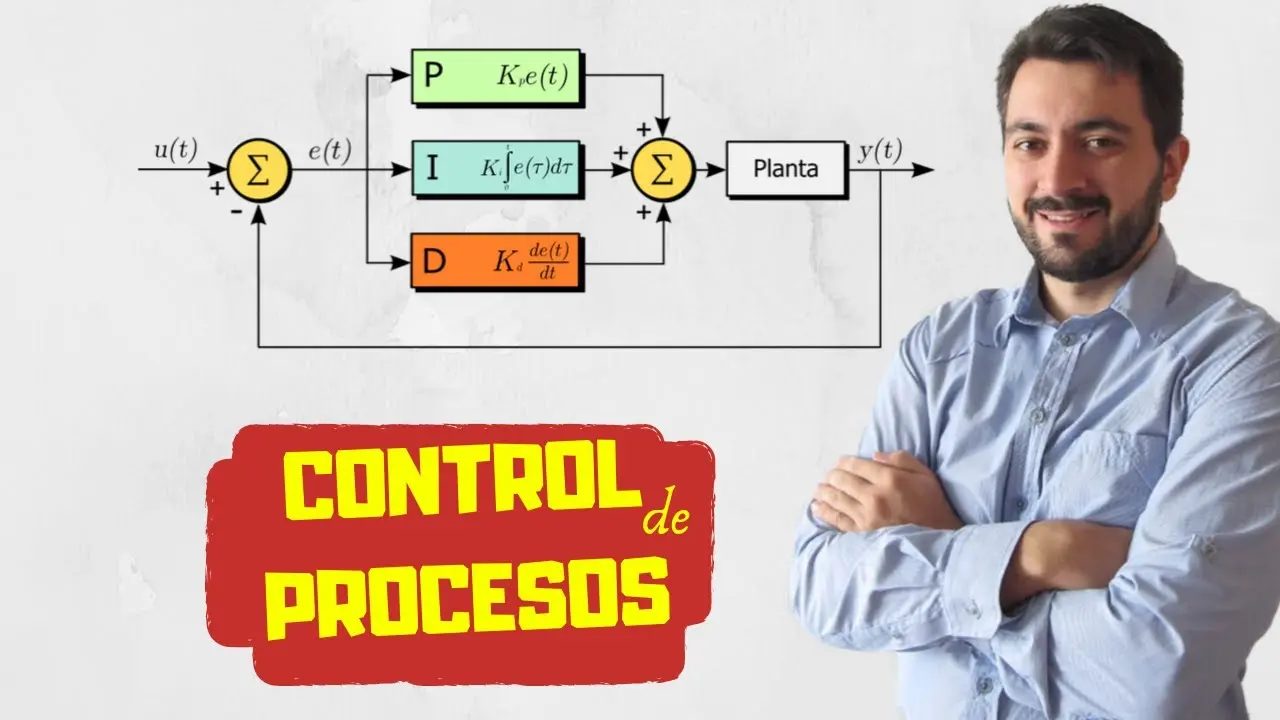

Controladores PID

Los controladores PID (Proporcional, Integral, Derivativo) son ampliamente utilizados en la industria. Combinan tres acciones de control para optimizar la respuesta del sistema: acción proporcional (P), acción integral (I) y acción derivativa (D).

La combinación adecuada de estas acciones permite lograr un control preciso y eficiente en una amplia gama de aplicaciones.

Consultas Habituales sobre Sistemas de Control

Aquí respondemos algunas consultas habituales:

• ¿Qué es un diagrama de bloques? Es una representación gráfica de un sistema de control que muestra la interconexión entre sus componentes.
• ¿Qué es la función de transferencia? Es una relación matemática que describe la relación entre la entrada y la salida de un sistema.
• ¿Qué es la estabilidad de un sistema? Se refiere a la capacidad del sistema para volver a su estado de equilibrio tras una perturbación.
• ¿Qué son los actuadores? Son los elementos que ejecutan las acciones de control, como válvulas, motores, etc.
• ¿Qué son los sensores? Son los elementos que miden las variables del sistema.

Este artículo proporciona una introducción a los sistemas de control. Para una comprensión más profunda, se recomienda consultar libros y cursos especializados en el tema.
