Curso de mangueras hidráulicas para profesionales

Este artículo proporciona una información sobre mangueras hidráulicas, cubriendo desde su funcionamiento hasta su selección e instalación. Aprenderás sobre los diferentes tipos, componentes, y cómo interpretar las especificaciones técnicas para garantizar la seguridad y eficiencia de tu sistema hidráulico.

¿Qué es una Manguera Hidráulica?

Las mangueras hidráulicas son tubos flexibles diseñados para transportar fluidos hidráulicos a alta presión. Son componentes esenciales en sistemas hidráulicos utilizados en una amplia variedad de maquinaria y equipos, incluyendo maquinaria pesada, vehículos, y equipos agrícolas e industriales. Su capacidad para soportar altas presiones y resistir la abrasión las hace indispensables en aplicaciones exigentes.

Componentes de una Manguera Hidráulica

Una manguera hidráulica se compone de varios elementos clave:

• Tubo Interior: En contacto directo con el fluido, fabricado con materiales compatibles para evitar reacciones químicas.
• Refuerzo: Capas de alambre de acero trenzado o espiralado que proporcionan resistencia a la presión interna. La cantidad de capas y el tipo de trenzado determinan la resistencia a la presión.
• Cubierta Exterior: Protege la manguera contra la abrasión, el desgaste, la intemperie, y otros agentes externos. Su material determina la resistencia a los productos químicos y la temperatura.
• Conexiones (Racor): Los extremos de la manguera se unen a los componentes del sistema mediante racores, que deben ser compatibles con la manguera y el sistema.

Tipos de Mangueras Hidráulicas

Existen diferentes tipos de mangueras hidráulicas, cada una adecuada para aplicaciones específicas:

• Mangueras de Goma: Económicas y flexibles, aptas para presiones medias y bajas.
• Mangueras Termoplásticas: Ligereza y flexibilidad, resistentes a la abrasión y algunos químicos. Ideales para presiones altas.
• Mangueras de Trenzado de Acero: Alta resistencia a la presión, durabilidad y resistencia a la abrasión. Para aplicaciones de alta presión y entornos exigentes.
• Mangueras de Espiral de Acero: Combinan resistencia a la presión con flexibilidad. Ideales para aplicaciones con vibraciones.
• Mangueras de Teflón (PTFE): Resistencia química y térmica excepcional. Para fluidos corrosivos y altas temperaturas.
• Mangueras de Alta Temperatura: Diseñadas para soportar temperaturas extremas, ideales para proximidad a motores.
• Mangueras de Refrigerante: Resistentes a las temperaturas y presiones asociadas con los sistemas de refrigeración.

Interpretación de Especificaciones

Es fundamental comprender las especificaciones de una manguera hidráulica para elegir la adecuada. Algunos términos clave a considerar incluyen:

• DN (Diámetro Nominal): Diámetro exterior de la manguera, generalmente medido en milímetros.
• Ø (Diámetro): Símbolo que indica el diámetro, tanto interior (ID) como exterior (OD).
• Presión de Trabajo: Presión máxima que la manguera puede soportar en condiciones normales de funcionamiento.
• Presión de Rotura: Presión máxima que la manguera puede soportar antes de romperse.
• Radio de Curvatura: Mínimo radio de curvatura que la manguera puede soportar sin dañarse.
• Temperatura de Funcionamiento: Rango de temperaturas que la manguera puede soportar sin perder sus propiedades.

Tabla Comparativa de Tipos de Mangueras

Herramientas y Equipos

Máquina para Hacer Mangueras Hidráulicas (Prensa de Manguera)

Para ensamblar las mangueras, se necesita una prensa hidráulica. Esta máquina aplica la fuerza necesaria para engarzar los racores a los extremos de la manguera, creando una unión segura y estanca. Las especificaciones de una prensa de manguera típica incluyen:

• Material: Metal, acero de aleación
• Operación: Manual
• Rango de Engarzado: 6 mm - 25 mm
• Apertura Máxima: 48 mm
• Fuerza de Prensado: 1000 kN
• Troqueles: 7 juegos (10/13/16/19/23/26/31 mm)
• Capacidad de Tanque de Aceite: 1L
• Peso: 31 KG
• Tamaño: 42x36x36 cm

Consideraciones para la Selección de Mangueras

Al seleccionar una manguera hidráulica, es crucial considerar los siguientes factores:

• Presión de trabajo del sistema.
• Temperatura del fluido y del entorno.
• Compatibilidad química del fluido con la manguera.
• Requisitos de flexibilidad y radio de curvatura.
• Entorno operativo (abrasión, vibraciones, etc.).
• Normativas y estándares de la industria.

Mantenimiento de Mangueras Hidráulicas

El mantenimiento regular de las mangueras hidráulicas es fundamental para prevenir fallas y garantizar la seguridad del sistema. Inspeccione regularmente las mangueras en busca de daños, grietas, abultamientos o fugas. Reemplace las mangueras dañadas inmediatamente.

Consultas Habituales

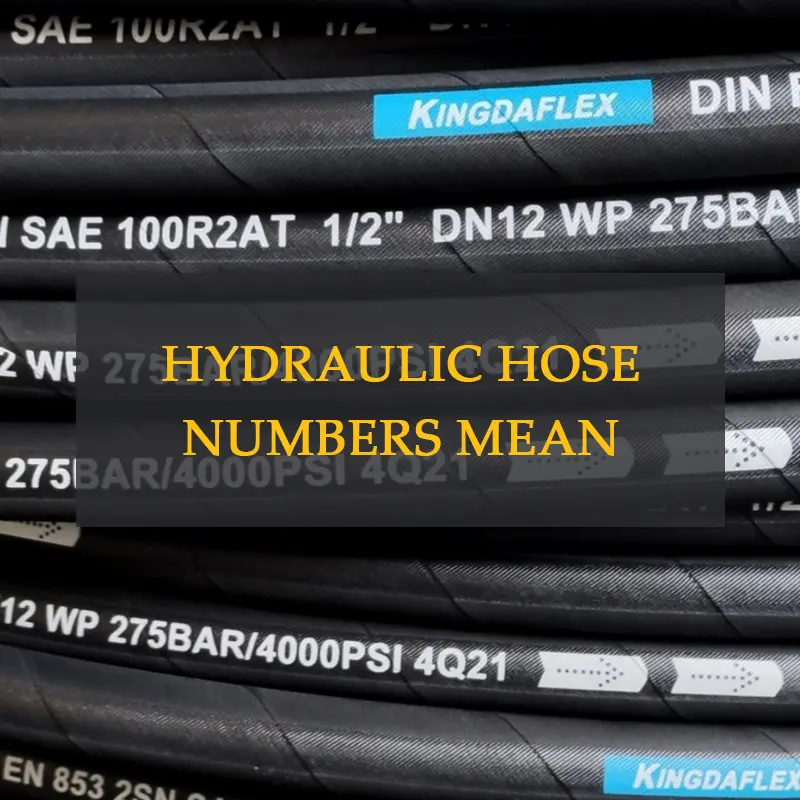

• ¿Cómo se lee una manguera hidráulica? Interpretando las especificaciones impresas en la manguera, incluyendo DN, Ø, ID y OD.
• ¿Qué significa R2 en mangueras hidráulicas? No se especifica el significado de R2 en la información provista.
• ¿Qué tipos de mangueras hay? Existen muchos tipos, según el material, la presión, la temperatura y el uso.

Este curso de mangueras hidráulicas te ha proporcionado una visión general exhaustiva. Recuerda que para aplicaciones específicas, es recomendable consultar con expertos en hidráulica para garantizar la selección e instalación correctas.
