Este artículo proporciona una información sobre el manejo del osciloscopio, una herramienta fundamental en electrónica y otras disciplinas. Aprenderás sus funciones básicas, técnicas de muestreo y disparo, y cómo interpretar las formas de onda.
¿Qué es un osciloscopio?

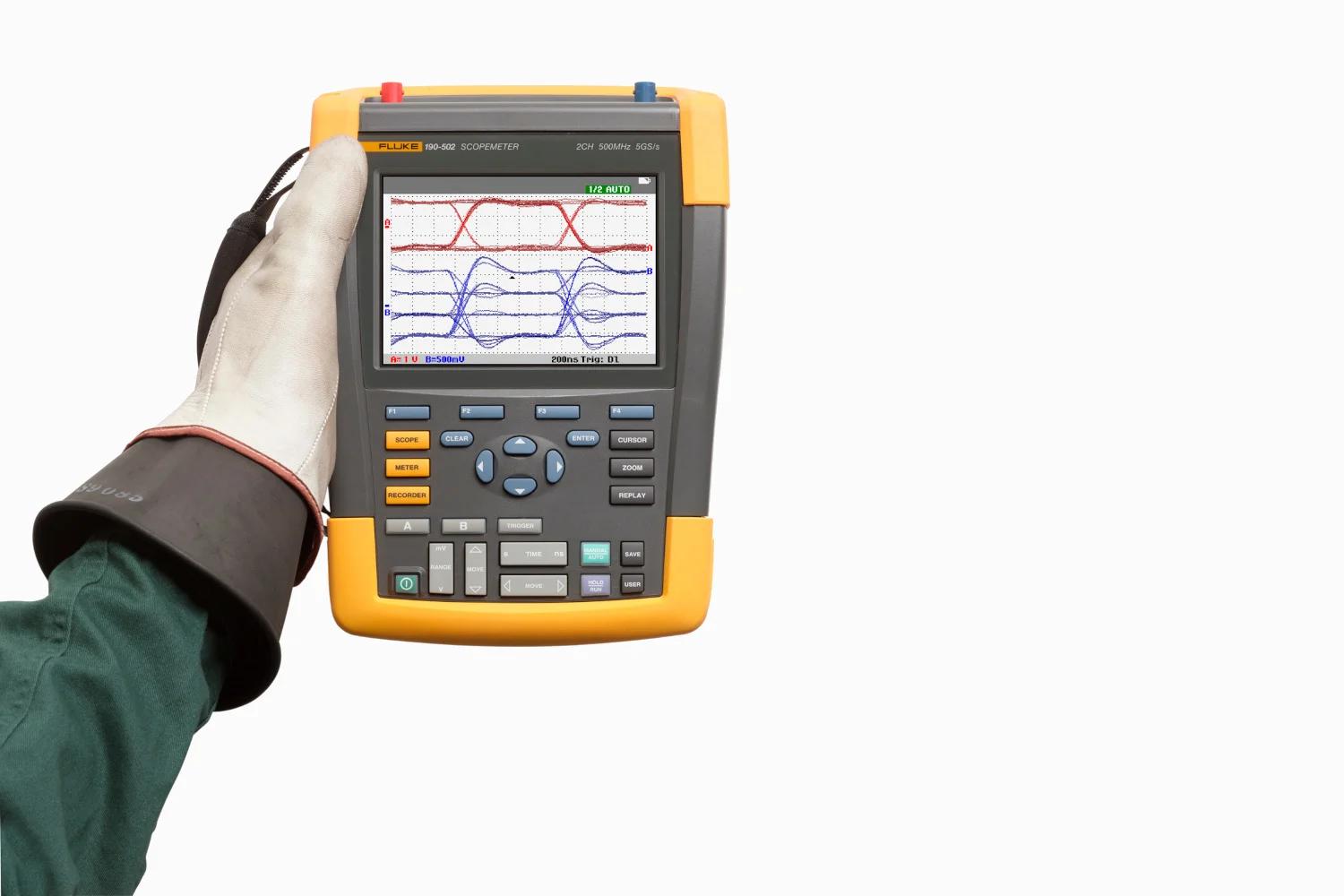

Un osciloscopio es un instrumento de medición electrónica que permite visualizar señales eléctricas en función del tiempo. Muestra las señales como formas de onda, representando visualmente la variación de tensión (eje Y) a lo largo del tiempo (eje X). Su uso es esencial para analizar y diagnosticar problemas en circuitos electrónicos, comprender el comportamiento de las señales y mucho más.
Muestreo e Interpolación
La visualización en un osciloscopio se basa en el muestreo de la señal. Este proceso consiste en tomar muestras discretas de la señal de entrada a intervalos regulares. Cada punto representa la amplitud de la señal en ese instante. Para facilitar la interpretación, se utiliza la interpolación, que conecta estos puntos con líneas, creando una representación visual continua de la forma de onda. La precisión del muestreo determina la fidelidad de la representación de la forma de onda.
Tipos de Muestreo
Existen diferentes técnicas de muestreo, cada una con sus ventajas y desventajas. La elección depende de las características de la señal y de las necesidades del análisis.
- Muestreo aleatorio
- Muestreo periódico
- Muestreo en tiempo real
Técnicas de Disparo
Las técnicas de disparo son cruciales para estabilizar la visualización de formas de onda repetitivas o para capturar eventos específicos. El disparo sincroniza el barrido horizontal con la señal, permitiendo una observación estable y precisa.
Disparo por Flanco
El disparo por flanco es el método más común. Se define un nivel de disparo y una pendiente (ascendente o descendente). El osciloscopio espera a que la señal cruce el nivel de disparo con la pendiente seleccionada para iniciar el barrido.
Disparo por Ancho de Pulso
Para señales complejas, como series de pulsos, el disparo por ancho de pulso es útil. Requiere que el nivel de disparo y el siguiente flanco descendente ocurran dentro de un tiempo específico para iniciar el barrido.
Disparo Único
El disparo único captura un solo evento. Una vez cumplidas las condiciones de disparo, el osciloscopio adquiere la forma de onda y congela la visualización. Es útil para eventos no repetitivos o para analizar un evento específico en detalle.
Interpretación de Formas de Onda
La interpretación de las formas de onda es esencial para extraer información útil. Se debe considerar la amplitud, la frecuencia, el periodo, la forma y otros parámetros para comprender la señal.
Consultas Habituales sobre el Osciloscopio
Aquí se responden algunas de las preguntas más frecuentes sobre el uso de los osciloscopios:
¿Qué tipos de osciloscopios existen?
Existen diferentes tipos de osciloscopios, incluyendo osciloscopios analógicos, digitales y de almacenamiento. Cada uno tiene sus propias características y aplicaciones. La elección depende de las necesidades específicas de la aplicación.
¿Cómo calibrar un osciloscopio?
La calibración regular es importante para asegurar lecturas precisas. El procedimiento de calibración varía según el modelo del osciloscopio, pero generalmente implica el uso de señales de prueba conocidas.
¿Qué software se puede utilizar con un osciloscopio?
Muchos osciloscopios modernos ofrecen software para controlar el instrumento, analizar datos y generar informes. Algunos modelos son compatibles con software de análisis de terceros.
Tabla Comparativa de Tipos de Osciloscopios
| Tipo | Ventajas | Desventajas |
|---|---|---|
| Analógico | Simple, económico, respuesta en tiempo real | Baja precisión, difícil de almacenar datos |
| Digital | Alta precisión, almacenamiento de datos, análisis avanzados | Más caro, posible retraso en la visualización |
| De Almacenamiento | Alta precisión, almacenamiento de datos, funciones avanzadas de disparo | Más caro, complejo de operar |
Lista de Características Importantes de un Osciloscopio
- Ancho de banda : Determina la frecuencia máxima que puede medir con precisión.
- Tasa de muestreo : Indica la velocidad a la que toma muestras de la señal.
- Profundidad de memoria : Define la cantidad de datos que puede almacenar.
- Número de canales : Especifica la cantidad de señales que puede visualizar simultáneamente.
- Impedancia de entrada : Influye en la carga de la señal medida.
Este curso proporciona una base sólida para comprender y utilizar un osciloscopio de forma efectiva. La práctica regular y la exploración de las diferentes funciones son cruciales para dominar esta herramienta fundamental en electrónica e ingeniería.
