Curso de fusión de fibra óptica

La fusión de fibra óptica es una técnica fundamental en telecomunicaciones que permite conectar dos cables de fibra óptica creando una unión prácticamente invisible y con pérdidas mínimas de señal. Este proceso, crucial para el correcto funcionamiento de las redes de fibra óptica, requiere precisión y el uso de herramientas especializadas. En este artículo, exploraremos a fondo el proceso de fusión, las herramientas necesarias, los diferentes tipos de fusión y las aplicaciones más comunes.

Qué es la Fusión de Fibra Óptica?

La fusión de fibra óptica, también conocida como empalme por fusión, consiste en unir dos fibras ópticas fundiendo sus extremos mediante calor. Este método ofrece la menor pérdida de señal y la mínima reflexión, superando con creces los métodos mecánicos. El resultado es una conexión sólida y altamente confiable para la transmisión de datos.

Herramientas y Materiales Necesarios para la Fusión de Fibra Óptica

Para realizar una fusión de fibra óptica de manera eficiente y precisa se necesitan varias herramientas y materiales:

• Fusionadora de Fibra Óptica: Esta es la herramienta principal. Existen diversos modelos, algunos con alineación por núcleo (más precisos) y otros por revestimiento (más económicos).
• Pelacables de Fibra Óptica: Diseñados para eliminar las capas protectoras de la fibra sin dañar el núcleo.

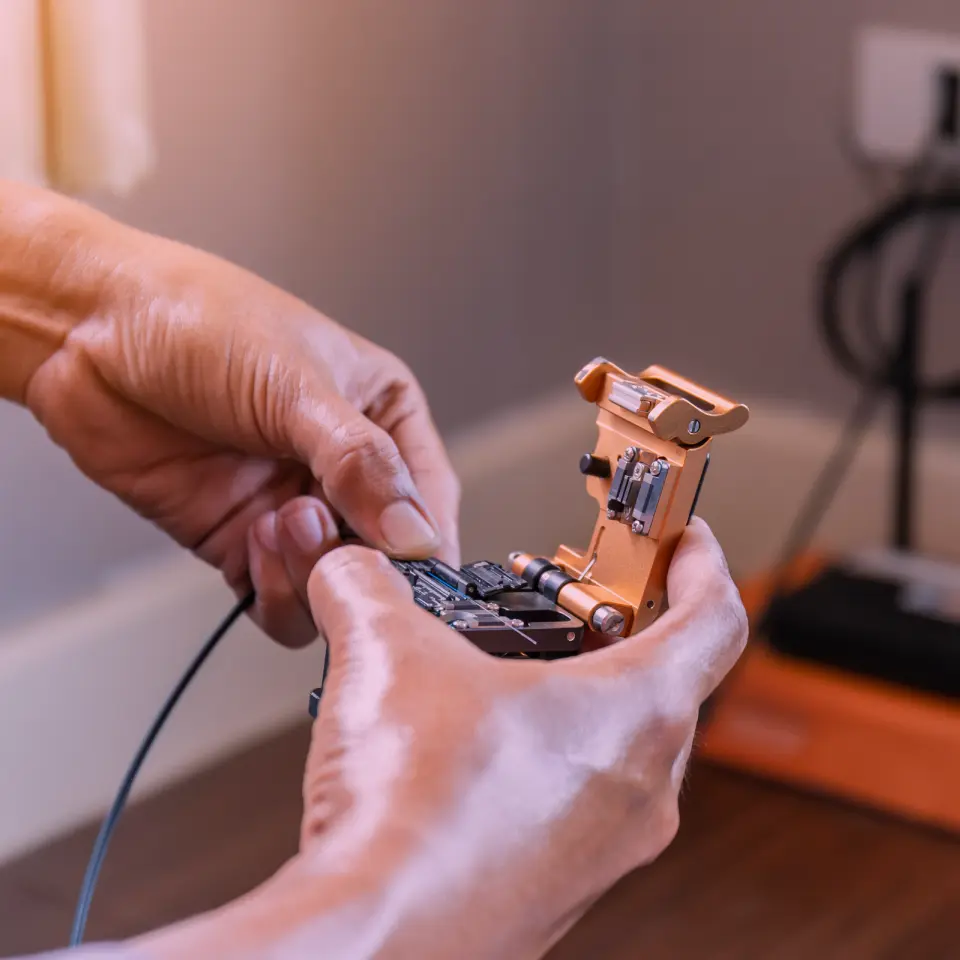

• Cleaver de Fibra Óptica: Un cortador de precisión que crea un corte limpio y perpendicular al extremo de la fibra, esencial para una fusión exitosa.
• Alcohol Isopropílico y Toallas Limpiadoras: Para limpiar la fibra y eliminar cualquier partícula que pueda interferir en la fusión.
• Manga Termocontraíble: Para proteger la unión fusionada y darle resistencia mecánica.
• Microscopio: Para inspeccionar la calidad de la fusión y verificar la ausencia de defectos.

Pasos para la Fusión de Fibra Óptica

El proceso de fusión de fibra óptica se divide en varios pasos cruciales:

Preparación de la Manga Termocontraíble

Colocar la manga termocontraíble en uno de los extremos de la fibra antes de comenzar el proceso. Esto facilita la protección posterior de la unión.

Pelado de la Fibra

Retirar cuidadosamente las capas protectoras de la fibra óptica utilizando la herramienta pelacables. Es fundamental evitar dañar el núcleo de la fibra.

Limpieza de la Fibra

Limpiar los extremos de la fibra con alcohol isopropílico y una toalla limpiadora para eliminar cualquier residuo de las capas protectoras. La limpieza es esencial para asegurar una fusión óptima.

Corte de Precisión (Cleave)

Utilizar el cleaver para cortar los extremos de la fibra en un ángulo de 90 grados. Un corte preciso es vital para minimizar las pérdidas de señal.

Alineación y Fusión

Colocar las fibras en la fusionadora, asegurándose de que estén perfectamente alineadas. La fusionadora controlará el proceso de fusión, aplicando calor y presión para unir las fibras.

Inspección de la Fusión

Una vez completada la fusión, inspeccionar la unión a través del microscopio integrado en la fusionadora. La calidad de la fusión se indica por la baja pérdida de señal (idealmente 0.00dB).

Aplicación de la Manga Termocontraíble

Aplicar calor a la manga termocontraíble para que se contraiga y proteja la unión fusionada. Esto asegura la resistencia mecánica de la unión y la protege de daños.

Tipos de Fusión de Fibra Óptica

Existen diferentes tipos de fusión, dependiendo del tipo de fibra y la cantidad de fibras que se fusionan simultáneamente:

• Fusión de Fibra Monomodo: Utilizada para fibras monomodo, que transmiten un único rayo de luz.
• Fusión de Fibra Multimodo: Utilizada para fibras multimodo, que transmiten múltiples rayos de luz.
• Fusión de Cinta de Fibra Óptica (Ribbon): Permite fusionar múltiples fibras a la vez, optimizando el tiempo y la eficiencia.

Aplicaciones de la Fusión de Fibra Óptica

La fusión de fibra óptica es esencial en numerosas aplicaciones, incluyendo:

• FTTX (Fiber to the X): Para conectar hogares y empresas a las redes de fibra óptica.
• Redes de Datos: Para crear conexiones de alta velocidad y baja latencia en centros de datos y redes empresariales.
• Redes de Telecomunicaciones: Para la construcción y mantenimiento de infraestructuras de telecomunicaciones.
• Reparación de Cables de Fibra Óptica: Para reparar secciones dañadas de cables de fibra óptica.

Consultas Habituales sobre Fusión de Fibra Óptica

A continuación, se responden algunas de las preguntas más frecuentes sobre la fusión de fibra óptica:

¿Qué es una fusionadora de fibra óptica?

Una fusionadora de fibra óptica es una máquina que utiliza calor y presión para fusionar dos fibras ópticas, creando una conexión permanente y con mínimas pérdidas de señal.

¿Cómo funciona una fusionadora de fibra óptica?

La fusionadora alinea con precisión los extremos de las fibras y aplica calor para fundirlos, creando una sola pieza. El proceso suele ser automático y controlado por la máquina.

¿Qué tipos de fusionadoras existen?

Existen fusionadoras de alineación por núcleo y por revestimiento. Las de alineación por núcleo son más precisas, mientras que las de revestimiento son más económicas.

¿Cuál es la mejor fusionadora de fibra óptica?

La mejor fusionadora dependerá de las necesidades específicas de cada usuario. Se debe considerar factores como el tipo de fibra, la precisión requerida y el presupuesto.

¿Se puede aprender a realizar fusiones de fibra óptica?

Sí, existen cursos y capacitaciones que enseñan las técnicas adecuadas para realizar fusiones de fibra óptica de forma correcta y segura.

Tabla Comparativa de Tipos de Fusión

Conclusión

La fusión de fibra óptica es una técnica esencial en el entorno de las telecomunicaciones. Dominar este proceso es fundamental para cualquier técnico o profesional que trabaje con redes de fibra óptica. Con la práctica y el uso de las herramientas adecuadas, se puede lograr una fusión de alta calidad, garantizando la eficiencia y fiabilidad de las redes de comunicación.
