Los contactores y relés son componentes eléctricos esenciales en numerosos sistemas de automatización industrial. Aunque comparten similitudes, comprender sus diferencias es crucial para una correcta selección e implementación. Este artículo profundiza en las características, funcionamiento y aplicaciones de ambos dispositivos, proporcionando una información para principiantes y profesionales.

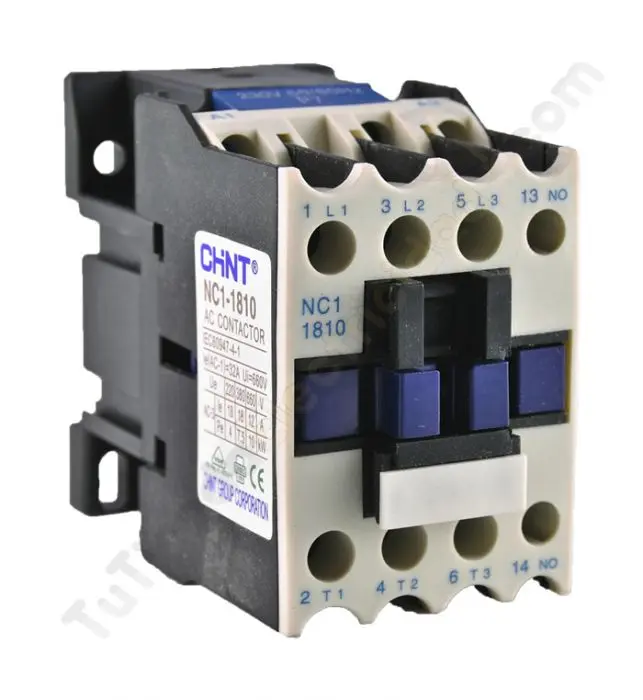

Relés vs. Contactores: Diferencias Clave
Tanto los relés como los contactores actúan como interruptores automáticos controlados eléctricamente, pero su principal diferencia reside en la capacidad de carga. Los relés manejan circuitos de baja potencia, típicos de señales de control, mientras que los contactores están diseñados para controlar cargas de alta potencia, como motores eléctricos.
Potencia y Capacidad de Carga
La capacidad de carga, medida en amperios, es significativamente mayor en los contactores que en los relés. Los relés se utilizan en circuitos de control, gestionando señales que activan o desactivan los contactores. Un relé activará un contactor, y este último controlará la carga principal (ej: motor).
Sistema Monofásico vs. Trifásico
Los contactores suelen ser trifásicos (para tres corrientes alternas), adecuados para la gestión de motores trifásicos. Los relés, por otro lado, son generalmente monofásicos (para una sola corriente alterna), empleados en circuitos de control de baja potencia.
Seguridad y Protección
Los contactores incorporan medidas de seguridad más robustas que los relés, como contactos accionados por resorte y sistemas de supresión de arco para proteger contra sobrecargas y cortocircuitos. Aunque los relés también cuentan con mecanismos de seguridad, son menos complejos.
Velocidad de Conmutación y Consumo de Energía
Los contactores presentan una velocidad de conmutación superior a la de los relés, lo que los hace ideales para aplicaciones que requieren respuestas rápidas. El consumo de energía también es mayor en los contactores debido a su mayor capacidad de carga.
Tamaño y Peso
Debido a sus componentes internos más robustos, los contactores son generalmente más grandes y pesados que los relés.
Simbología
En diagramas eléctricos, los relés se representan con la letra "R", mientras que los contactores se simbolizan con la letra "K".
Componentes de un Contactor
Un contactor típico se compone de:
- Bobina: Recibe la señal eléctrica de control (baja tensión) para activar el contactor.
- Circuito Magnético: Consta de una culata (fija) y un martillo (móvil) que se atraen al energizar la bobina.
- Contactos Eléctricos: Contactos principales (de potencia) y auxiliares (de control). Los contactos principales abren o cierran el circuito de alta potencia, mientras que los auxiliares se utilizan para señalización o control adicional.
Bornes de un Contactor
La numeración de los bornes de un contactor es estándar, aunque puede variar ligeramente según el fabricante. Los bornes A1 y A2 corresponden a la bobina, mientras que los contactos principales se identifican con números de una sola cifra (1-2, 3-4, etc.) y los auxiliares con números de dos cifras (13-14, 21-22, etc.).
Categorías de Contactores
La selección de un contactor depende de la categoría de operación, que indica su capacidad para manejar diferentes tipos de cargas y condiciones de servicio:
| Categoría | Aplicación |
|---|---|
| AC-1 | Cargas resistivas (ej. lámparas incandescentes) |
| AC-2 | Motores de anillos rozantes |
| AC-3 | Motores de jaula de ardilla (arranque frecuente) |
| AC-4 | Motores de jaula de ardilla (arranque y frenado frecuente) |
Elegir el contactor adecuado es fundamental para asegurar la eficiencia y seguridad del sistema. Factores como la tensión de la bobina, la corriente de servicio, el número de maniobras y la categoría de operación deben considerarse cuidadosamente.
Aplicaciones de Contactores y Relés
Las aplicaciones de contactores y relés son vastas en la industria, incluyendo:
- Control de motores eléctricos: Arranque, paro e inversión de marcha.
- Automatización industrial: Secuenciación de procesos, control de máquinas.
- Iluminación: Control de sistemas de iluminación complejos.
- Sistemas de seguridad: Detección de fallas y activación de alarmas.
- Sistemas de control de temperatura: En hornos, refrigeradores, etc.
Ventajas del Uso de Contactores
- Seguridad: El control remoto reduce el riesgo de accidentes.
- Ahorro de tiempo: Facilita las maniobras en procesos complejos.
- Automatización: Permite la integración en sistemas automatizados.
- Control remoto: Facilita el control desde diferentes ubicaciones.
Consultas Habituales
A continuación, se responden algunas consultas habituales sobre contactores y relés :

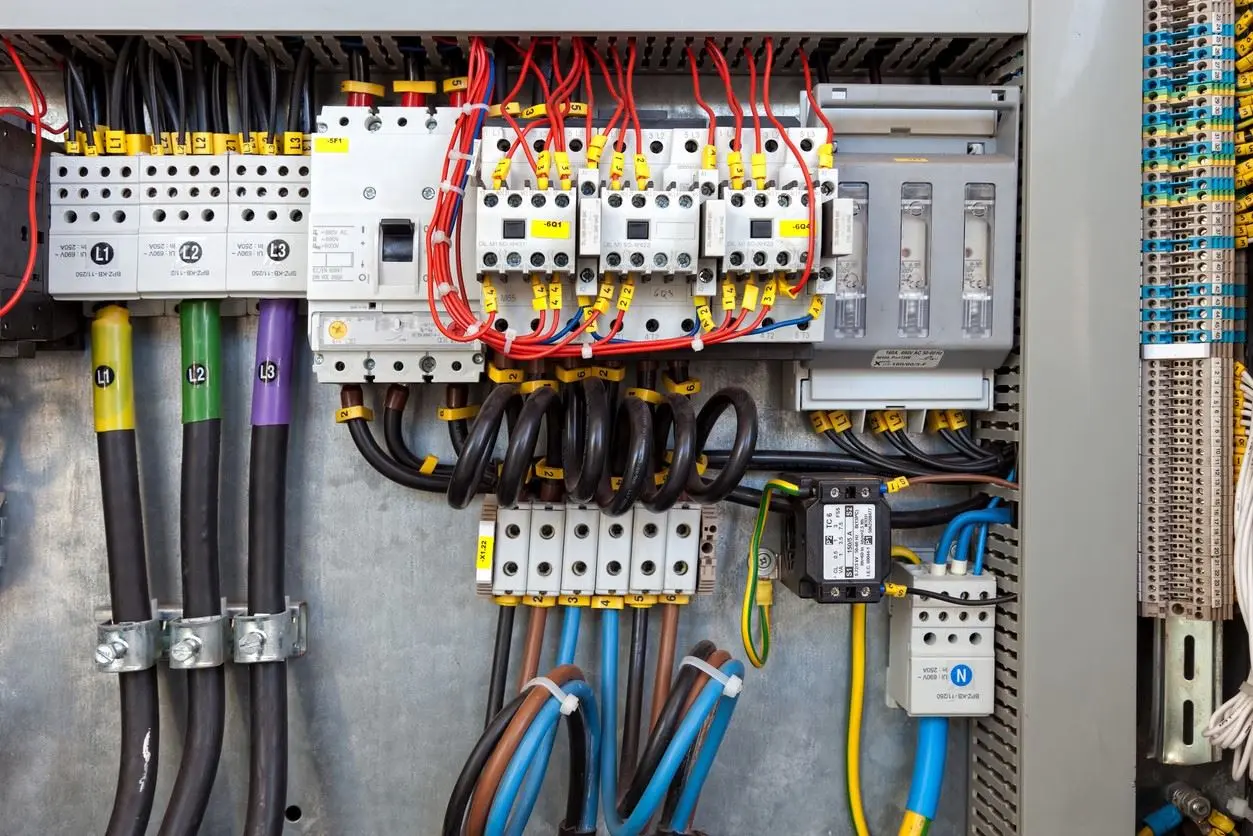

¿Qué significa A1 y A2 en un contactor?
A1 y A2 son los bornes de conexión de la bobina del contactor.
¿Qué significan 13 y 14 en un contactor?
13 y 14 son los bornes de un contacto auxiliar normalmente abierto. Otros números indican otros contactos (auxiliares o principales).
¿Qué clases de contactores hay?
Existen diferentes tipos de contactores según su mecanismo de accionamiento: electromagnéticos, electromecánicos, neumáticos, hidráulicos y estáticos.
La correcta comprensión de las características y aplicaciones de los contactores y relés es esencial para cualquier persona involucrada en la automatización industrial o el mantenimiento eléctrico. Este artículo ha brindado una información para navegar por este tema, facilitando la comprensión de sus funciones, diferencias y aplicaciones.
