Curso de bobinado de alternadores

El bobinado de alternadores es una técnica especializada crucial para la reparación y mantenimiento de estos componentes esenciales en la generación de energía eléctrica. Este artículo proporciona una información sobre los diferentes aspectos del bobinado de alternadores, desde la comprensión de su funcionamiento hasta las técnicas de reparación y las consideraciones de seguridad.

¿Qué es un Alternador y cómo funciona su Bobinado?

Un alternador es una máquina eléctrica rotativa que convierte la energía mecánica en energía eléctrica en forma de corriente alterna (CA). Su funcionamiento se basa en la inducción electromagnética. El componente clave es el estator, una parte fija que contiene las bobinas inducidas donde se genera la corriente. El estator está compuesto por un paquete de chapas magnéticas de acero suave laminado, con ranuras donde se alojan las bobinas. Estas bobinas, generalmente tres, representan las fases del alternador y pueden conectarse en estrella o triángulo para producir corriente alterna trifásica.

El proceso de bobinado consiste en la fabricación o reparación de estas bobinas. Un bobinado defectuoso puede provocar fallos en el alternador, reduciendo su eficiencia o incluso dejándolo inoperativo. Por ello, el conocimiento del bobinado es esencial para la reparación y el mantenimiento.

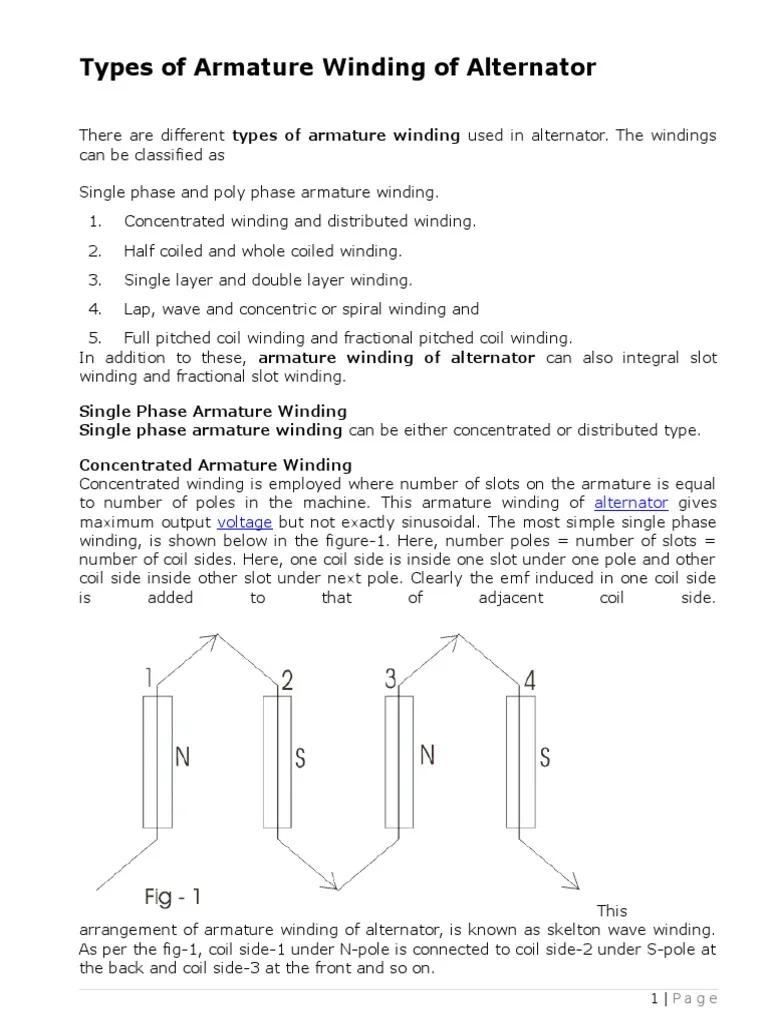

Tipos de Bobinados de Alternador

Existen varios tipos de bobinados de alternador, clasificados según diferentes criterios:

Según la Fase:

• Monofásicos: Utilizados en aplicaciones menos exigentes.
• Polifásicos (Trifásicos): Los más comunes, ofreciendo una mayor eficiencia y potencia.

Según la Distribución:

• Concentrados: Las bobinas ocupan un solo grupo de ranuras. Ofrecen una tensión de salida alta, pero la forma de onda no es sinusoidal.
• Distribuidos: Las bobinas se distribuyen a lo largo de varias ranuras. Proporcionan una forma de onda más sinusoidal, mejorando la calidad de la corriente.

Según el Número de Capas:

• Bobinado de una capa: Cada ranura aloja solo una bobina.
• Bobinado de doble capa: Cada ranura aloja dos bobinas.

Según el Paso de Bobinado:

• Bobinado de paso completo: El paso de la bobina abarca un polo completo.
• Bobinado de paso fraccionario: El paso de la bobina es menor a un polo completo. Este tipo ofrece una mejor forma de onda sinusoidal.

Otros Tipos:

• Bobinado en onda sinusoidal: Diseñado para generar una forma de onda sinusoidal precisa.
• Bobinado concéntrico o espiral: Con una disposición específica de las bobinas.

La elección del tipo de bobinado depende de las características del alternador y la aplicación a la que se destina.

Proceso de Rebobinado de un Alternador

El rebobinado de un alternador es un proceso complejo que requiere experiencia y conocimientos técnicos. Se realiza cuando las bobinas del estator están dañadas o degradadas, lo que puede deberse a varios factores, incluyendo el sobrecalentamiento, la edad o daños mecánicos. El proceso generalmente incluye los siguientes pasos:

1. Diagnóstico: Se identifica el problema y se determina la necesidad de rebobinado.
2. Extracción de las Bobinas: Se retiran las bobinas dañadas del estator.
3. Preparación del Estator: Se limpia y se prepara el estator para la instalación de las nuevas bobinas.
4. Instalación de las Bobinas: Se colocan las nuevas bobinas en las ranuras del estator, siguiendo el diseño original o un diseño mejorado.
5. Conexión de las Bobinas: Se conectan las bobinas entre sí, según el tipo de conexión elegido (estrella o triángulo).
6. Aislamiento: Se aíslan las bobinas para evitar cortocircuitos y protegerlas de la humedad y el calor.
7. Pruebas: Se realizan pruebas para verificar la continuidad, la resistencia de aislamiento y el correcto funcionamiento del bobinado.
8. Barnizado: Se barniza el bobinado para protegerlo de la humedad y el polvo.

Es importante destacar que el rebobinado requiere herramientas especializadas y un profundo conocimiento de las especificaciones del alternador.

¿Cuándo es necesario rebobinar un alternador?

Existen varias señales que indican la necesidad de un rebobinado:

• Bajo rendimiento: El alternador no produce la potencia nominal.
• Sobrecalentamiento: El alternador se sobrecalienta durante el funcionamiento.
• Ruidos anormales: Se escuchan ruidos inusuales durante el funcionamiento.
• Daños visibles: Se observan daños físicos en las bobinas.
• Baja resistencia de aislamiento: Las pruebas eléctricas indican una baja resistencia de aislamiento.
• Batería que necesita un impulso constante: La batería no se carga correctamente.
• Dificultad para arrancar: El vehículo tiene problemas para arrancar.
• Luces tenues: Las luces del tablero son tenues o parpadean.
• Retraso en los accesorios eléctricos: Los accesorios eléctricos funcionan más lentamente de lo normal.

Si se detectan estas señales, es crucial realizar una inspección profesional para determinar la necesidad de rebobinar el alternador.

Tabla Comparativa de Tipos de Bobinados

Consultas Habituales sobre el Curso de Bobinado de Alternadores

• ¿Qué herramientas se necesitan para un curso de bobinado de alternadores? Se requiere un conjunto de herramientas específicas, incluyendo herramientas de medición eléctrica, herramientas de mano, y equipo de protección personal.
• ¿Cuánto dura un curso de bobinado de alternadores? La duración varía dependiendo del nivel de profundidad y la experiencia previa del alumno.
• ¿Qué conocimientos previos se necesitan? Se recomiendan conocimientos básicos de electricidad y electrónica.
• ¿Qué oportunidades laborales ofrece el conocimiento del bobinado de alternadores? Este conocimiento es muy demandado en talleres de reparación de automóviles, empresas de mantenimiento industrial, y otras áreas relacionadas.

El curso de bobinado de alternadores proporciona las habilidades y conocimientos necesarios para reparar y mantener estos componentes vitales. La comprensión de los diferentes tipos de bobinados, el proceso de rebobinado y las señales de fallo es esencial para garantizar la eficiencia y la longevidad de los alternadores.
