La tecnología Common Rail ha revolucionado la inyección de combustible en motores diésel, ofreciendo mejoras significativas en rendimiento, eficiencia y emisiones. En este curso, exploraremos a fondo este sistema, comparándolo con su predecesor, el inyector-bomba, y analizando sus componentes, funcionamiento y posibles problemas.
Common Rail vs. Inyector-Bomba: Una Comparativa
Ambos sistemas, Common Rail e inyector-bomba, representan avances significativos en la inyección diésel, logrando presiones de inyección hasta 12 veces superiores a los sistemas anteriores. Sin embargo, presentan diferencias clave:
| Característica | Inyector-Bomba | Common Rail |
|---|---|---|
| Ubicación de la bomba | Integrada en el inyector | Separada, alimenta un conducto común |
| Presión de inyección | Hasta 2000 bares | Hasta 2000 bares (o más en sistemas modernos) |
| Control de inyección | Electroválvula en cada inyector | Unidad de control centralizada |
| Complejidad | Alta | Relativamente menor |
| Costo de fabricación | Alto | Menor |
| Mantenibilidad | Compleja | Más sencilla |
| Ventajas | Alta presión, rendimiento superior | Control preciso, menor costo, mantenimiento más simple |
| Desventajas | Complejidad, costo elevado, mantenimiento costoso | Exige componentes resistentes a alta presión |
El inyector-bomba, con su bomba integrada en cada inyector, ofrece un control individual preciso de la inyección, alcanzando presiones elevadas. Sin embargo, su complejidad mecánica lo hace costoso de fabricar y mantener. El sistema Common Rail, por otro lado, utiliza una bomba de alta presión que alimenta un conducto común (el “riel”), distribuyendo combustible a los inyectores controlados electrónicamente. Esto permite un control más preciso de la inyección, menor costo de producción y mayor facilidad de mantenimiento.

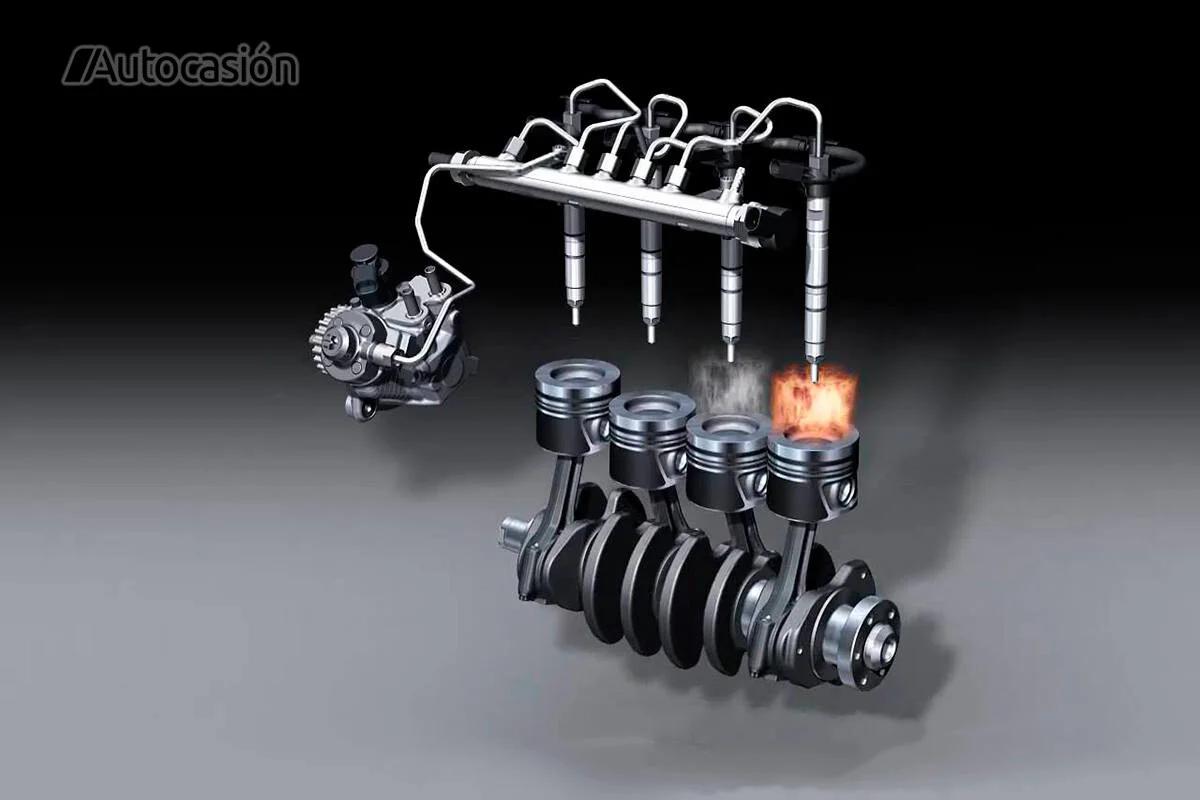

Funcionamiento del Sistema Common Rail
El sistema Common Rail funciona de la siguiente manera:
- Bomba de trasiego: Transfiere combustible del depósito a la bomba de alta presión.
- Filtro de combustible: Elimina impurezas para proteger los componentes del sistema.
- Bomba de alta presión: Genera y mantiene la presión constante en el conducto común.
- Rail común: Conducto que almacena combustible a alta presión, alimentando a los inyectores.
- Sensor de presión de raíl: Monitorea la presión y la envía a la unidad de control.
- Regulador de presión de raíl: Mantiene la presión constante en el raíl, desviando el exceso al depósito.
- Inyectores: Controlados electrónicamente, dosifican e inyectan el combustible en la cámara de combustión con alta precisión.
- Radiador y retornos: Enfrían el combustible antes de que regrese al depósito.
- Unidad de control: Gestiona todos los parámetros del sistema, optimizando la inyección según las condiciones de operación del motor.
La presión constante en el raíl permite una inyección precisa y flexible, optimizando la combustión y reduciendo emisiones. La posibilidad de realizar múltiples inyecciones por ciclo permite una combustión más suave y eficiente.
Solución de Problemas en Sistemas Common Rail
Algunos problemas comunes en sistemas Common Rail incluyen:
- Código de avería P0231: Indica una regulación de caudal de combustible menor a la mínima. Esto puede deberse a un defecto en la unidad de control del motor, la electroválvula de caudal, la bomba de alta presión, o el sensor de presión del raíl.
- Baja presión de inyección: Puede ser causada por fugas en el sistema, obstrucciones en el filtro de combustible, o un mal funcionamiento de la bomba de alta presión.
- Inyectores defectuosos: Pueden causar problemas de arranque, fallos de encendido, o emisiones excesivas.
Un diagnóstico preciso es fundamental para identificar la causa del problema y realizar la reparación adecuada. El uso de herramientas de diagnóstico permite analizar los parámetros del sistema Common Rail y detectar anomalías.

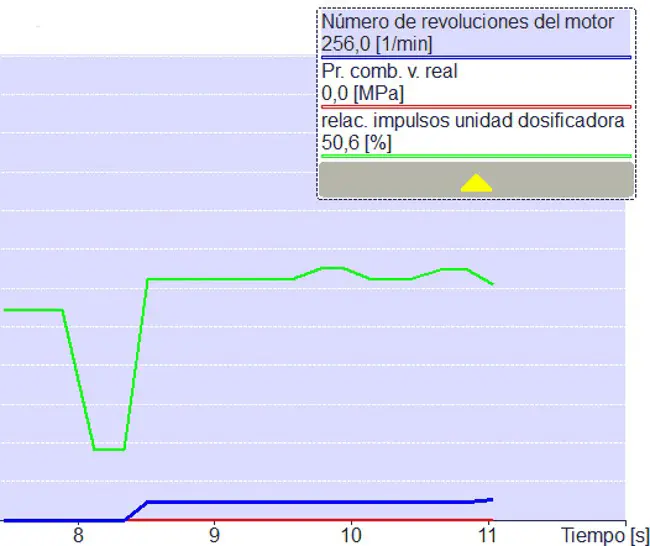

Presión de Arranque en Sistemas Common Rail
Para un correcto arranque, el sistema Common Rail necesita una presión inicial de aproximadamente 270-300 bares. Si esta presión no se alcanza, el motor no arrancará. La falta de presión puede indicar un problema en la bomba de alta presión, la electroválvula de caudal, o el sensor de presión del raíl.
Ventajas del Sistema Common Rail
El sistema Common Rail ofrece numerosas ventajas:
- Mayor eficiencia de combustible: La inyección precisa permite una combustión más eficiente, reduciendo el consumo.
- Reducción de emisiones: La combustión optimizada minimiza la emisión de gases contaminantes.
- Funcionamiento más suave: La inyección múltiple reduce vibraciones y ruido.
- Mayor potencia: La combustión completa permite una mejor utilización de la energía del combustible.
- Mantenimiento más sencillo: El diseño simplificado facilita las tareas de mantenimiento.
Conclusión
El sistema Common Rail representa un gran avance en la tecnología de inyección diésel. Su eficiencia, precisión y flexibilidad lo convierten en la opción preferida para motores modernos. Aunque existen posibles problemas, un correcto mantenimiento y diagnóstico previenen fallas y garantizan un funcionamiento óptimo.
Este curso Common Rail proporciona una base sólida para comprender este sistema, sus componentes, funcionamiento y solución de problemas. Conocer estos aspectos es crucial para cualquier profesional o entusiasta del sector automotriz.
