En este curso exhaustivo, exploraremos el entorno de los transformadores, dispositivos esenciales en la transmisión y distribución de energía eléctrica. Desde los tipos básicos hasta las consideraciones de mantenimiento, cubriremos todo lo necesario para una comprensión completa.
Tipos de Transformadores
Existen tres tipos principales de transformadores, cada uno con sus características y aplicaciones específicas:
Transformador Monofásico
El transformador monofásico es el más simple, con dos polos: fase y neutro. Posee dos devanados: uno de alta tensión y otro de baja tensión. Aunque simple, se utilizan arreglos de estos transformadores para sistemas bifásicos o trifásicos.
Transformador Bifásico
El transformador bifásico cuenta con dos fases y un neutro, sumando cuatro devanados: dos de alta tensión y dos de baja tensión. Se encuentran comúnmente en instalaciones comerciales o aplicaciones especializadas.
Transformador Trifásico
El transformador trifásico, el más complejo, tiene tres fases y seis devanados: tres de alta tensión y tres de baja tensión. Su conexión puede ser en estrella, delta o una combinación de ambas, dependiendo de la aplicación y requerimientos de voltaje.
Tensión Eléctrica en México y Selección de Transformadores
En México, la generación de energía eléctrica se realiza a través de diversas fuentes (termoeléctricas, hidroeléctricas, geotérmicas, eólicas y fotovoltaicas). La baja tensión se considera hasta 1 kV, mientras que la media tensión va de 1 kV a 35 kV. La selección del transformador depende críticamente de la línea de media o baja tensión a la que se conectará en su lado de alta. El lado de baja tensión proporciona los 127/220 V para uso residencial.
Terminales de Transformadores: X1, X2, X3, X4
En transformadores monofásicos, las terminales se identifican generalmente como sigue: H1, H2, H3 y H4 para el lado de alta tensión y X1, X2, X3 y X4 para el lado de baja tensión. La conexión específica varía según el fabricante y el voltaje de entrada, pero la nomenclatura se mantiene consistente.
Pasos para la Conexión de un Transformador Monofásico
- Identificar el esquema del transformador: Conocer la clasificación y esquema del transformador antes de comenzar cualquier trabajo.
- Desconectar la alimentación: Asegurarse de que la alimentación eléctrica esté completamente desconectada antes de manipular el transformador.
- Conectar los cables: Conectar los cables de entrada, teniendo en cuenta la longitud y el tipo de conexión.
- Unir la cubierta aislante: Asegurar la correcta protección aislante del cableado.
- Terminar el lado de alto voltaje: Seguir las instrucciones del fabricante para la conexión del lado de alta tensión.
- Terminar el lado de bajo voltaje: Seguir las instrucciones del fabricante para la conexión del lado de baja tensión. En transformadores pequeños, X1 es la línea y X2 es neutro y tierra.
- Terminar el transformador de control (para X1 y X2): X1 se conecta al circuito de control (a través de un fusible) y X2 al neutro y tierra del circuito de control.
- Verificar el blindaje: Asegurarse de que el blindaje del transformador esté en buen estado.
- Verificar el voltaje: Una vez conectado, verificar que el voltaje sea el especificado por el fabricante.

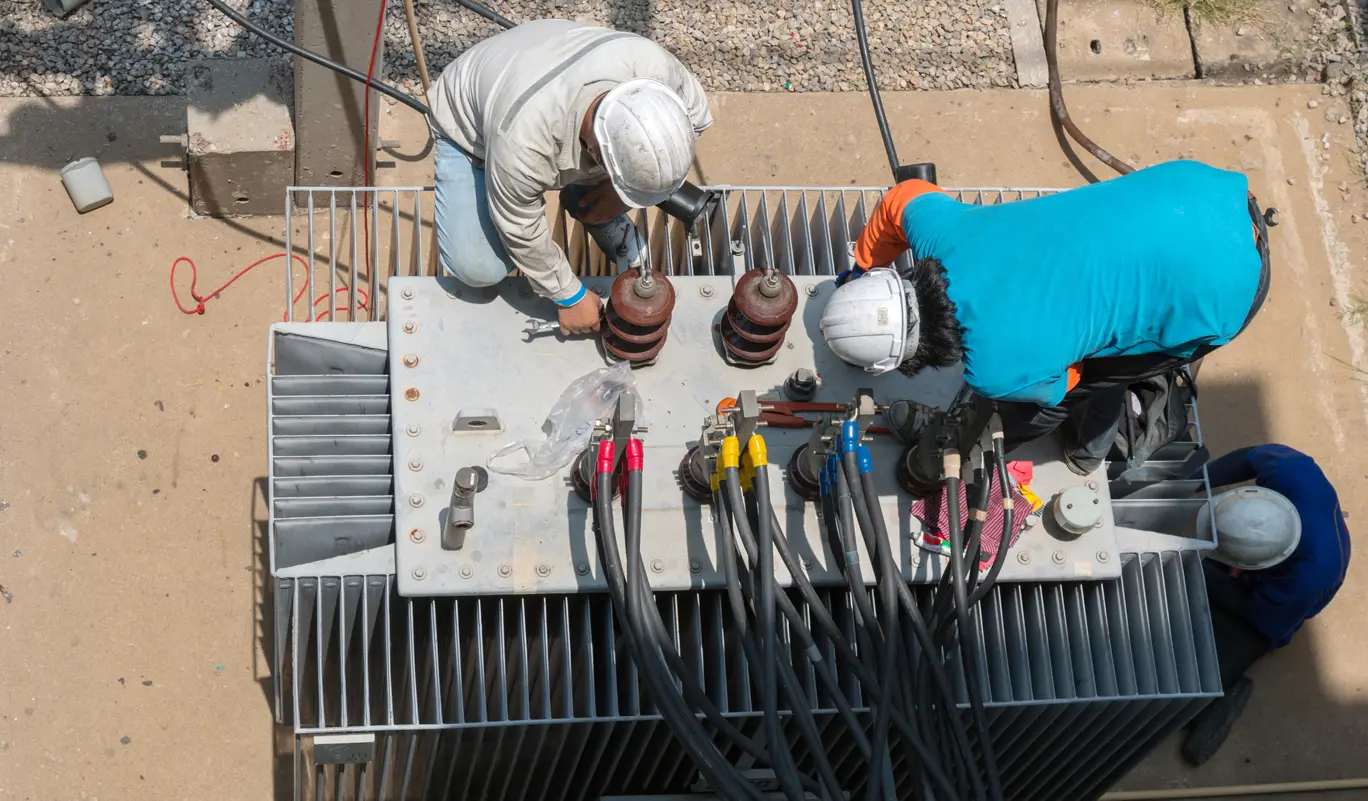

Mantenimiento Preventivo de Transformadores
El mantenimiento preventivo es crucial para asegurar la vida útil y el correcto funcionamiento de los transformadores. Las inspecciones periódicas son esenciales para detectar problemas potenciales antes de que se conviertan en fallas mayores.
Inspecciones Periódicas
| Inspección | Frecuencia | Descripción |
|---|---|---|
| Lecturas del indicador | Mensualmente (después de la energización inicial) y anualmente | Medir y registrar la temperatura ambiente, la carga de kVA y las lecturas del indicador. Valores anormales requieren una inspección más exhaustiva. |
| Ventiladores de enfriamiento | Anualmente | Revisar el funcionamiento de los ventiladores, verificando su rotación suave y sin vibraciones excesivas. |
| Cableado de control | Anualmente | Inspeccionar el aislamiento del cableado, la integridad de los sellos contra el clima y el voltaje de control. |
| Acabado de la pintura | Anualmente | Revisar el acabado de pintura en busca de daños o desgaste, reparando cualquier imperfección. |
| Prueba de fluido dieléctrico | Anualmente | Tomar una muestra del fluido aislante para verificar su fuerza dieléctrica (mínimo 26 kV). |
| Bushings y dispositivos de protección ante descargas | Anualmente | Limpieza de los bushings y dispositivos de protección ante descargas. |
| Terminales de los bushings | Mensualmente (después de la energización inicial) y anualmente | Medir la temperatura de las terminales (si el transformador está energizado) o verificar el apriete de las conexiones (si el transformador no está energizado). |
| Juntas | Semestralmente | Inspección visual de las juntas en busca de deterioro. Reemplazo y limpieza de superficies antes de instalar nuevas juntas. |
Costo de los Transformadores
El costo de un transformador varía considerablemente dependiendo de su capacidad en kVA y tipo. Los precios pueden oscilar entre unos pocos miles de pesos para transformadores pequeños hasta cientos de miles de pesos para transformadores de alta capacidad.
| Tipo de Transformador | Rango de Precio (aproximado en pesos mexicanos) |
|---|---|
| Pedestal | $20,000 - $200,000 |
| Tipo Poste | $18,000 - $70,000 |
| Tipo Seco | $11,000 - $130,000 |
Nota: Estos precios son aproximados y pueden variar según el fabricante, especificaciones y mercado.
Funcionamiento de un Transformador
El funcionamiento de un transformador se basa en la Ley de Inducción Electromagnética de Faraday. Consiste en dos bobinas (primario y secundario) enrolladas alrededor de un núcleo ferromagnético. Una corriente alterna aplicada al devanado primario genera un campo magnético que induce una corriente en el devanado secundario. El voltaje en el secundario depende del número de vueltas en ambos devanados y el voltaje aplicado al primario: V2 = (N2/N1) V1
Consultas Habituales sobre Transformadores
- ¿Qué es un transformador? Un dispositivo que transforma la tensión de un circuito eléctrico a otro, manteniendo la potencia constante.
- ¿Cómo funciona un transformador? A través de la inducción electromagnética.
- ¿Qué tipos de transformadores existen? Monofásicos, bifásicos y trifásicos.
- ¿Cómo seleccionar un transformador? Considerando la tensión de entrada y salida, la potencia requerida y el tipo de aplicación.
- ¿Qué mantenimiento requiere un transformador? Inspecciones periódicas, pruebas de fluido dieléctrico y limpieza.
Este curso proporciona una base sólida para comprender los transformadores. Recuerda que para trabajos con transformadores de alta tensión, siempre debes consultar a profesionales calificados.
